メディアコンバータ
LANを光ファイバーに変換するネットワーク機器

メディアコンバータは、LAN(イーサネット)信号を光ファイバ信号に変換し、長距離ネットワーク通信を可能にするネットワーク機器です。 オフィス、工場、監視カメラシステム、キャンパスネットワーク
など、長距離通信やノイズ対策が必要な環境で使用されます。


イーサネット ネットワークにおける信号の変換と延長


メディアコンバータは、速度や運用形態、モード、メディアタイプ(ツイストペア、光ファイバ、同軸)
が違うために接続できない 2 つの機器や LAN 接続に便利な機器です。
光ファイバを LAN ネットワークに接続し、LAN ケーブルの距離制限である 100m を超えてイーサネット ネットワークを延長できます

メディアコンバータで、既存の機器と接続し、新しい用途や将来の拡張にも対応可能です。
コストがかさむシステムの総入替えを検討しているのであれば、この 1 台でケーブルだけでなく
既存の機材の製品寿命を延長できます

メディアコンバータの利点


・光ファイバを使った LAN 接続距離の延長
LAN ケーブルでのイーサネット接続では、データ伝送距離が 100m に制限されます(UTP ケーブルの場合)
イーサネット - 光ファイバコンバータを使えば、光ファイバケーブルで、伝送距離を最大 80km まで延長できます

・これまでのネットワーク資産を継続して使用
これまで投資した LAN 対応ハードウェアや既存のインフラを維持しつつローカルネットワークを
光ファイバに替えることができます

・データ干渉を防止
LAN ケーブルでのイーサネット接続では、電磁妨害(EMI)が原因でデータが破損することがあります。
光ファイバケーブルを使えば、ノイズの影響を一切受けることなくデータ伝送できます

・速度の切替
接続速度を 10Mbps から 100Mbps に、または 100Mbps から 1000Mbps に切替えることができます

・確実なデータ伝送
2 台のトランシーバが互いにデータをやり取りすることで、接続の切断を減少させます


構成例

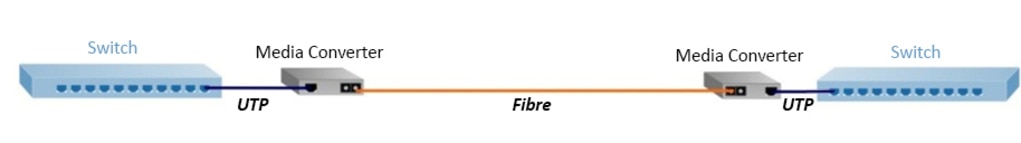

・企業の LAN 延長
光ファイバ回線に切替えることで、100m という LAN ケーブルの制限を超えて接続距離を延長。伝送距離を最大 80km まで延ばすことができます

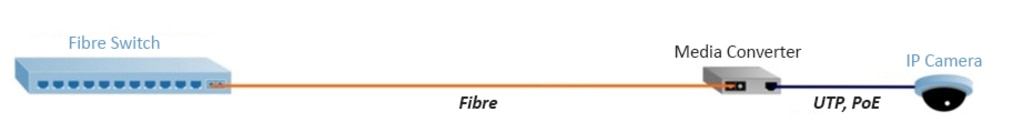

・セキュリティ&監視 IP カメラ中継
PoE で機器近辺の電源回路が不要になり、IP セキュリティカメラが容易に設置できます。
PoE メディアコンバータはこれらの機器に電力を供給し、離れた場所にあるデータセンタや
オペレーションセンタに信号を中継伝送します

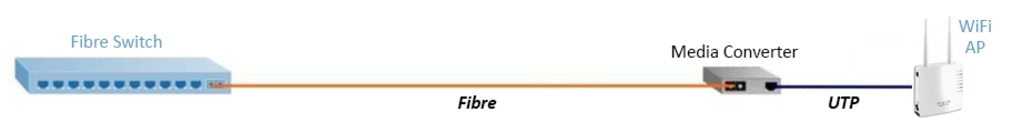

・企業ーワイヤレスポイント中継
PoE メディアコンバータは Wi-Fi データを中継伝送し、アクセスポイントに電力を供給します

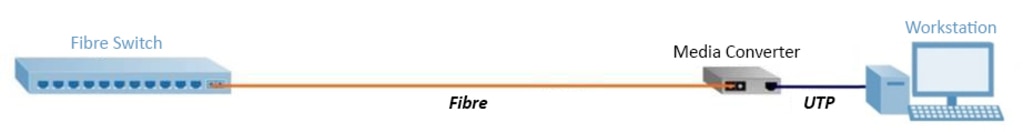

・行政&軍事ー光ファイバでデスクトップ(FTTD)まで
光ファイバは、LAN バックボーンの既存のデータレート(100Mbps ~ ギガビット速度)でメディアストリーミングや Voice over IP などの高帯域幅用途に対応し、デスクトップ接続をより確実にします

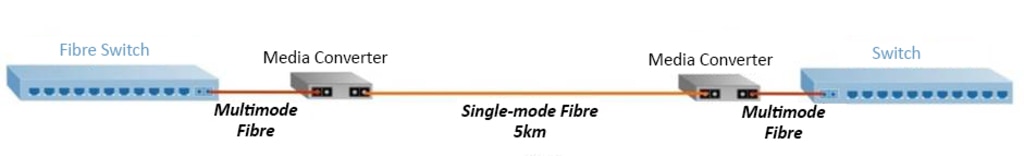

・光ファイバモード変換
光ファイバ回線をマルチモードからシングルモード、またはシングルモードからマルチモードに切替えます


メディアコンバータの特長


LAN から光ファイバへのシームレスな切替

クロスケーブルを使わずに、
10 / 100 / 1000 / 10ギガ イーサネット
と光ファイバセグメントを接続

自動 MDI / MDI-X

ポートがケーブルの種類(ストレート/
クロスケーブル)を自動で検出



自動検知ポート

ローカルネットワークの速度を自動認識、
同じ速度で伝送


スタンドアロン型とシャーシ型

LAN 回線を光ファイバに切替えるには
スタンドアロン型のメディアコンバータ
を導入します。これに対し、シャーシ型はさまざまな構成に設置でき、
企業の環境全体をサポートします
SFP ポート

SFP トランシーバ(マルチ /シングル
モード)によりメディアコンバータを
各種の光ファイバケーブルと接続

802.3AF PoE / 802.3AT PoE+ 対応

近くに電源コンセントがなくても、
アクセスポイントやカメラ等エリア内の PoE / PoE+ 対応機器に電力を供給


導入先


行政
エネルギー
銀行と金融
軍事
石油・ガス
教育
電気通信
工事・製造業
リテール


製品一覧


商業向け

SC コネクタ
(光端子搭載型)

速度

マルチモード(最大距離)

シングルモード(最大距離)

10/100

LHC211A (2km)

LHC212A (20km)

1G

LGC211A-R2 (550m)

LGC212A-R2 (10km)



LC コネクタ

(SFP 別売型)

速度

メディアコンバータ本体

SFPモジュール

マルチモード(最大距離)

シングルモード(最大距離)

1G

LGC210A-R2

LFP411 (550m)

LFP412 (2km)

LFP413 (10km)

LFP414 (40km)

10G

LGC220A

LSP421 (300m)

LSP422 (10km)

産業向け

LC コネクタ

(SFP 別売)

速度

ギガスイッチ本体

SFPモジュール

マルチモード(最大距離)

シングルモード(最大距離)

1G

LIG1014A
LIG401A
LIE401A

LFP411 (550m)

LFP412 (2km)

LFP413 (10km)

LFP414 (40km)
