KVM エクステンダとは

KVM エクステンダとは、Catxケーブルまたは光ケーブルを使用してKVM（ビデオ・USB・オーディオ）
信号を延長できる KVM エクステンダです。Catx では最大 100m、光ケーブルでは最大 30km まで
KVM 信号を延長できるため、離れた場所から PC を遠隔操作できます。工場設備や制御室、
監視システムなど、PC と操作場所を分離したい環境に最適な KVM 延長ソリューションです。

KVX シリーズ　構成

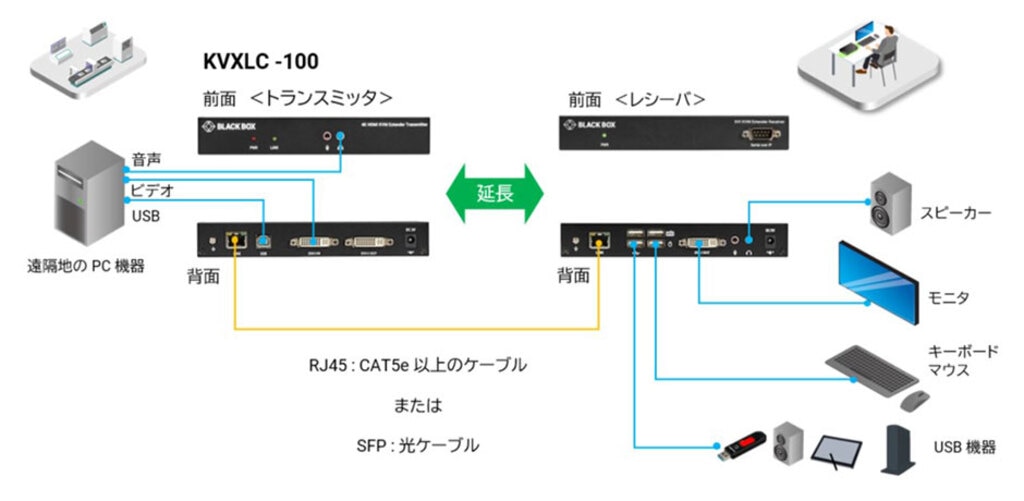

シングルモデル構成図

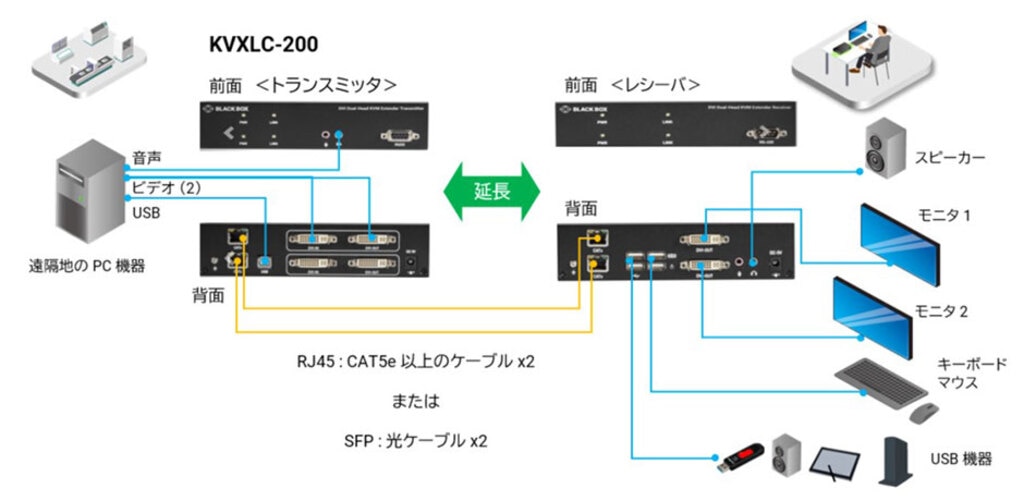

デュアルモデル構成図

KVX シリーズ　KVM エクステンダの特長

信頼性の高い KVM 延長

KVM 信号を CATx ケーブルで最大 100m、
光ファイバで最大 30km まで延長可能

全モデル、ローカル側での映像出力に対応

機械側、操作室の両方で監視・操作が可能

プラグアンドプレイ

設定不要の簡単導入。必要なビデオ／USB／オーディオケーブルを同梱

UHD 4K ビデオ対応

DisplayPort および HDMI モデルは最大3840 x 2160 @ 30Hz のビデオをサポート。DVI モデルは 1920 x 1200 @ 60Hz
のビデオをサポート

USB 2.0 とオーディオをサポート

キーボード・マウス、プリンタ、ストレージデバイス、タッチモニタなど、USB 2.0デバイスを接続可能。双方向オーディオ
によるスピーカ/マイク接続をサポート

混合ビデオインターフェースをサポート

KVXLCHDP(F)-200 は DisplayPort とHDMI の混合入力を可能にし、複数インターフェイスタイプのビデオカードに対応。さらに 2 台の HDMI モニタへ 4K 映像を
出力します

シリアル制御

スキャナや端末などの
RS-232 周辺機器を使用可能

複数の取り付けオプション

19 インチラックマウントトレイ、
DIN レール、デスクトップ設置

マルチモニタ対応

2 台のモニタを接続可能な
デュアルヘッドモデルをご用意

導入先

企業

製造業

物流

病院

放送局・ポスプロ

プラント

公共機関

教育

導入事例

製造業

クリーンルーム　　　製造ラインや大型製造機器の状況を、一元的に管理・操作
検査装置　　　　　　製造ラインの状況を、一元的に監視・操作
ライン監視　　　　　製造ラインの状況を、一元的に監視・操作
PC 保護　　　　　　過酷・劣悪な環境からPCを移動し、機器とデータを保護

放送局・ポスプロ

スタジオ　　　　　　PCを移動し、スタジオでの制作・編集環境を改善
マシン室　　　　　　PCをマシン室に集約。別室で遅延なく編集の分担作業が可能

公共機関

金融機関　　　　　　監視カメラの操作をオフィスから低コストで快適に実行
地下鉄　　　　　　　監視カメラの操作を管理室から低コストで集中的に実行
病院　　　　　　　　レントゲンを遠隔から確認し移動時間削減・顧客サービスが向上

製品動画

KVXLC(シングルモニタ)

KVXLC（デュアルモニタ）

製品一覧

トランスミッタ・レシーバセット - ・1 画面対応 (-100) ・2 画面対応 (-200)

品番	映像端子	ネットワーク端子	延長距離	最大解像度	その他の仕様
KVXLC-100-R2 / -200-R2	DVI-D	RJ45	100m	1920×1200 @60Hz	USB：4 ポートアナログオーディオシリアルポート（DB9）動作温度：0 ～ 50℃ 電源アダプタ付属：DC5V 2A
KVXLCF-100-R2 / -200-R2	DVI-D	SFP スロット	SFP による	1920×1200 @60Hz
KVXLCH-100 / -200	HDMI	RJ45	100m	3840×2160 @30Hz
KVXLCHF-100 / -200	HDMI	SFP スロット	SFP による	3840×2160 @30Hz
KVXLCDP-100 / -200	DP	RJ45	100m	3840×2160 @30Hz
KVXLCDPF-100 / -200	DP	SFP スロット	SFP による	3840×2160 @30Hz
KVXLCHDP-200	DP/HDMI	RJ45	100m	3840×2160 @30Hz

※ アナログ VGA の場合は、KVXLC(F)-100-R2 と KVGA-DVID の組み合わせでご利用ください。

サポート対象 SFP

品番	モード	距離	備考
LFP411	マルチモード/LC2芯	550m	850nm
LFP412	マルチモード/LC2芯	2km	1300nm
LFP413	シングルモード/LC2芯	10km	1310nm
LFP414	シングルモード/LC2芯	40km	1310nm

※同じ型番をペアでご使用ください
※ 光延長の場合には、ケーブル仕様に合わせ、別途ご用意ください。

アクセサリ

型番	ラックマウント
KVXLC-DMK	デスクマウントキット
KVXLC-DRM	DINレールマウントキット
KVXLC-RMK	ラックマウントトレイ
KVXLC-RMKDUAL	デュアル用ラックマウウントトレイ
