KVM エクステンダとは？
仕組み・種類・選び方とKVXシリーズの特長

KVM エクステンダは、パソコン本体から離れた場所で、キーボード・マウス・モニターを操作できる延長ソリューションです。
製造現場や医療、放送、監視システムなど、「PC を離れた場所に設置したい」
というニーズに広く活用されています。
本ページでは、KVM エクステンダの基本的な仕組みや種類、
導入メリットをわかりやすく解説するとともに、シンプルかつ高性能な KVX シリーズの特長をご紹介します。

KVM エクステンダとは

KVM エクステンダは、PC からの映像・USB 信号を延長し、
離れた場所にある操作端末で PC を操作できる装置です。

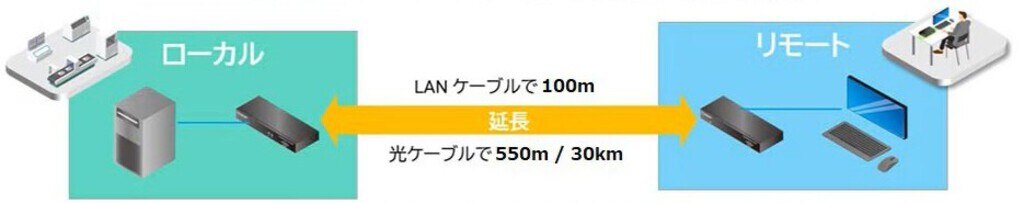

基本構成はシンプルで、PC 側に送信機（TX）、操作側に受信機（RX）を設置し、
ケーブル（LANまたは光ファイバ）で接続します。

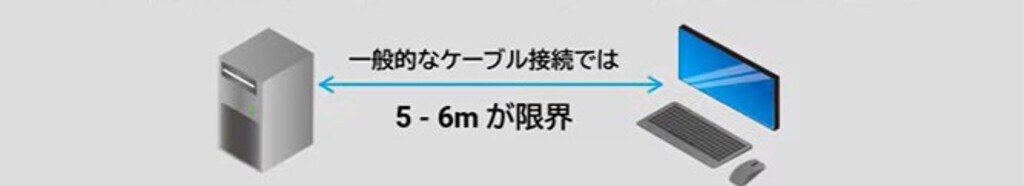

PC / 制御機器をキーボード・マウス・モニタから話して利用したいが
一般的なケーブルでは5,6mが限界
KVM エクステンダを使うと、
キーボード・マウス・モニタを離れた場所に設置可能！


システム構成

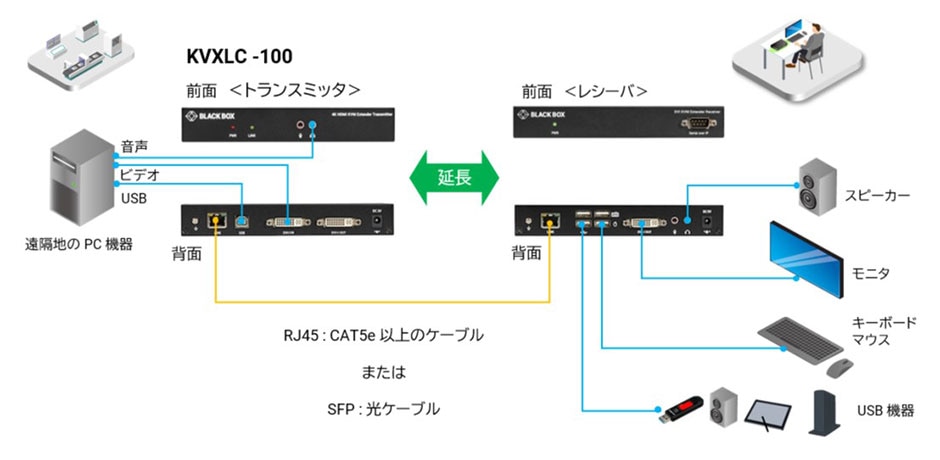

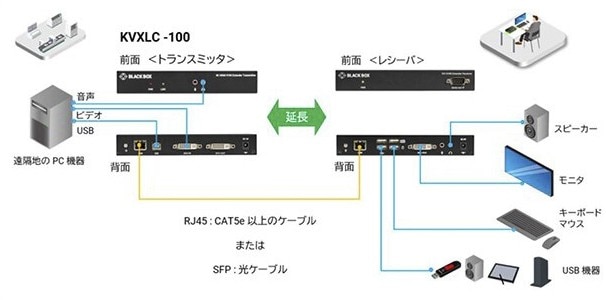

シングルモデル構成図

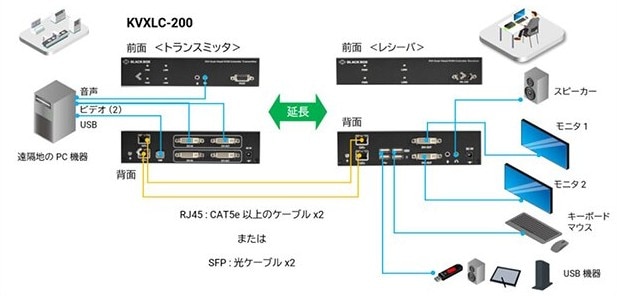

デュアルモデル構成図

KVM エクステンダのメリット

・PC の遠隔設置（セキュリティ向上）
・騒音・熱の分離
・作業環境の改善
・長距離操作が可能


どんな用途で使われるか

企業・公共機関
サーバールームの管理
製造現場
粉塵・高温環境から PC を隔離
監視
中央制御室で一括操作
医療
手術室外での操作
放送局・ポスプロ
 編集室の分離
プラント
制御室からの設備管理
教育
教室設備等


導入事例

製造業
課題：粉塵・高温でPCが置けない
解決：操作室に移設
効果：故障減少＋作業性向上
放送局・ポスプロ
課題：騒音・熱
解決：編集室を分離
効果：快適な作業環境
医療
課題：機器の近くにPCを置けない
解決：別室から操作
効果：安全性向上

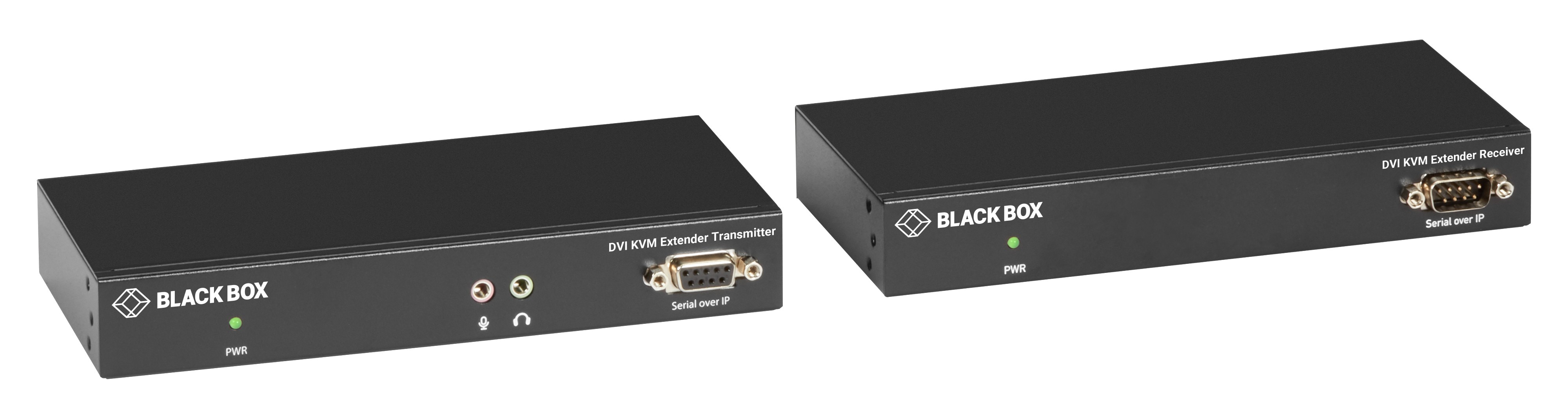

KVX シリーズの特長

LAN / 光ファイバ対応
CATx ケーブルで最大 100m、
光ファイバで最大 30km 延長可能
高解像度映像対応
最大 4K 解像度の映像伝送に対応
高精細な映像をそのまま表示可能
シリアル制御スキャナや端末などの
RS-232 周辺機器を使用可能
ローカル側での映像出力に対応
機械側、操作室の両方で監視・操作が可能

複数の取り付けオプション
19 インチラックマウントトレイ、
DIN レール、デスクトップ設置
USB 2.0 とオーディオをサポート
キーボード・マウスだけでなく
USB メモリや USB 機器も利用可能
双方向オーディオによる
スピーカ/マイク接続をサポート
簡単導入・設定不要
機器を接続するだけで使用可能
ビデオ / USB / オーディオケーブルを同梱
マルチモニタ対応
2 台のモニタを接続可能な
デュアルヘッドモデルをご用意
混合ビデオインターフェイスをサポートKVXLCHDP(F)-200 は DisplayPort とHDMI の混合入力を可能にし、複数インターフェイスタイプのビデオカードに対応。さらに 2 台の HDMI モニタへ 4K 映像を
出力します

他方式との違い

KVX（ポイントツーポイント）

・１：１
・設定不要

IP-KVM

・多対多
・柔軟だが設定必要
KVX シリーズには、解像度や接続方式の異なる複数のモデルがあります
製品一覧はこちら
KVX シリーズの詳細や導入のご相談はお気軽にお問い合わせください
